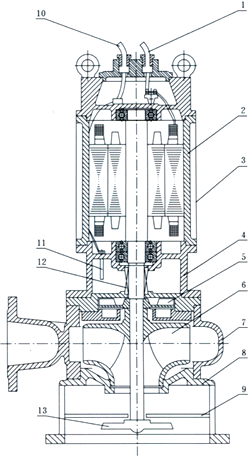

JYWQ自動噴壓攪勻排污泵結構圖及結構特點
|
|
|
1 |
主 電 纜 |
|
2 |
機 殼 |
|
3 |
內循環套 |
|
4 |
油 箱 |
|
5 |
副 葉 輪 |
|
6 |
葉 輪 |
|
7 |
泵 體 |
|
8 |
底 座 |
|
9 |
隔 板 |
|
10 |
控制電纜 |
|
11 |
油水探頭 |
|
12 |
機械密封 |
|
13 |
攪 拌 件 | |
JYWQ自動噴壓攪勻排污泵結構特點
1、采用獨特的雙流道無堵塞葉輪結構，提高污水污物的過流能力和排污能力。
2、自動攪拌裝置，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。
3、隔板將底座一分為二，攪拌與進水互不影響。
4、機械密封為雙端面機械密封，長期處于油室中，保證水泵安全可靠地運行。
5、副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的使用壽命。
6、泵連線腔內沒有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護，本公司可配全自動安全保護控制柜。
7、電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時作出動作，對泵和電機實施絕對的保護。
8、油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號由控制系統對水泵實施保護。
9、JPWQ帶內循環冷卻系統，能保證水泵在水池最低水位正常工作。
|
